المفاتيح الكهربائية المغلقة المعدنية الثابتة (الخزانة الحلقية)

 

المفاتيح الكهربائية المغلقة المعدنية الثابتة (الخزانة الحلقية)

أحصل على آخر سعر

الآن الاتصال

سمات المنتج



سمات المنتج

نموذج: FSL-HXGN-10

علامة تجارية: com.fansheng

The file is encrypted. Please fill in the following information to continue accessing it

وصف المنتج



1. نظرة عامة

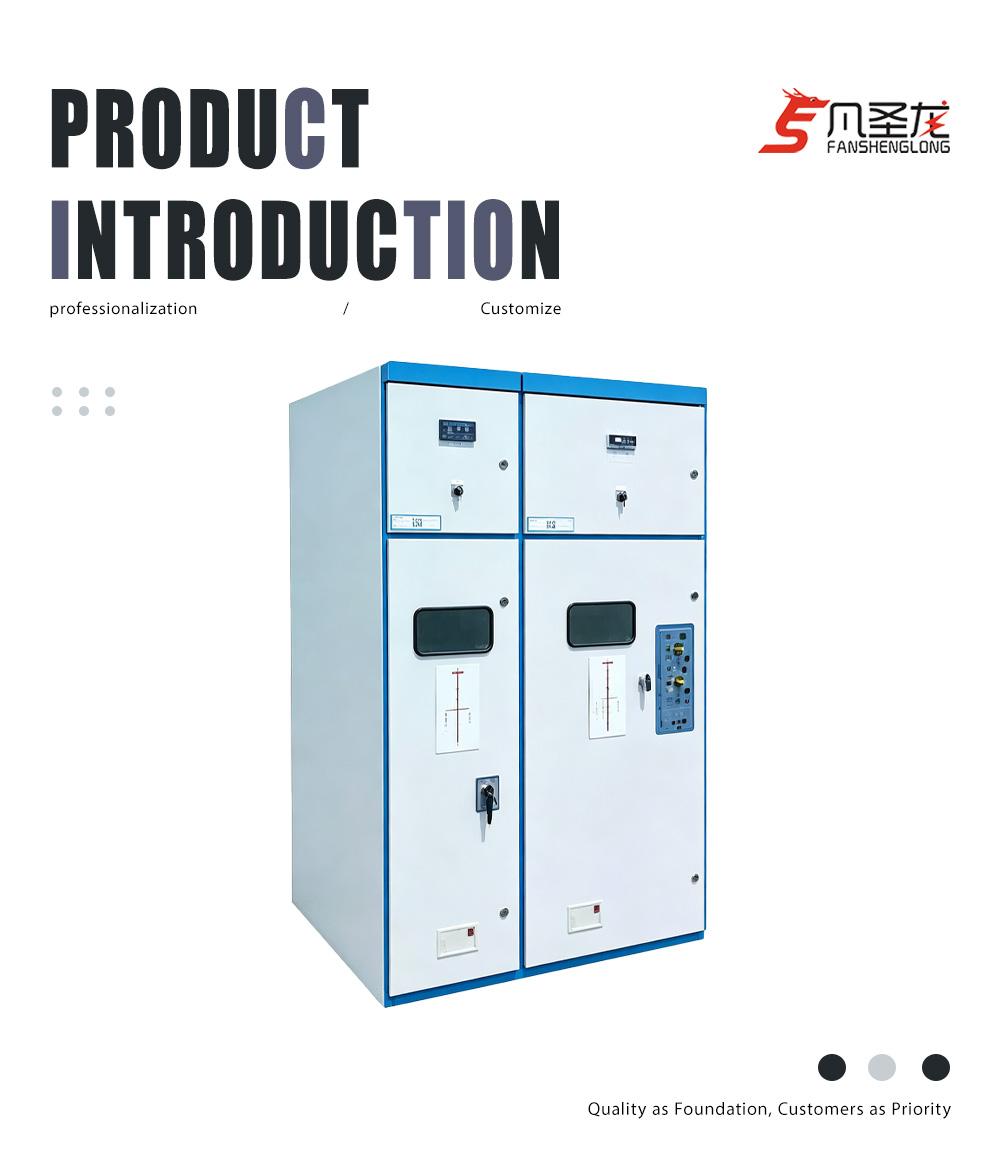

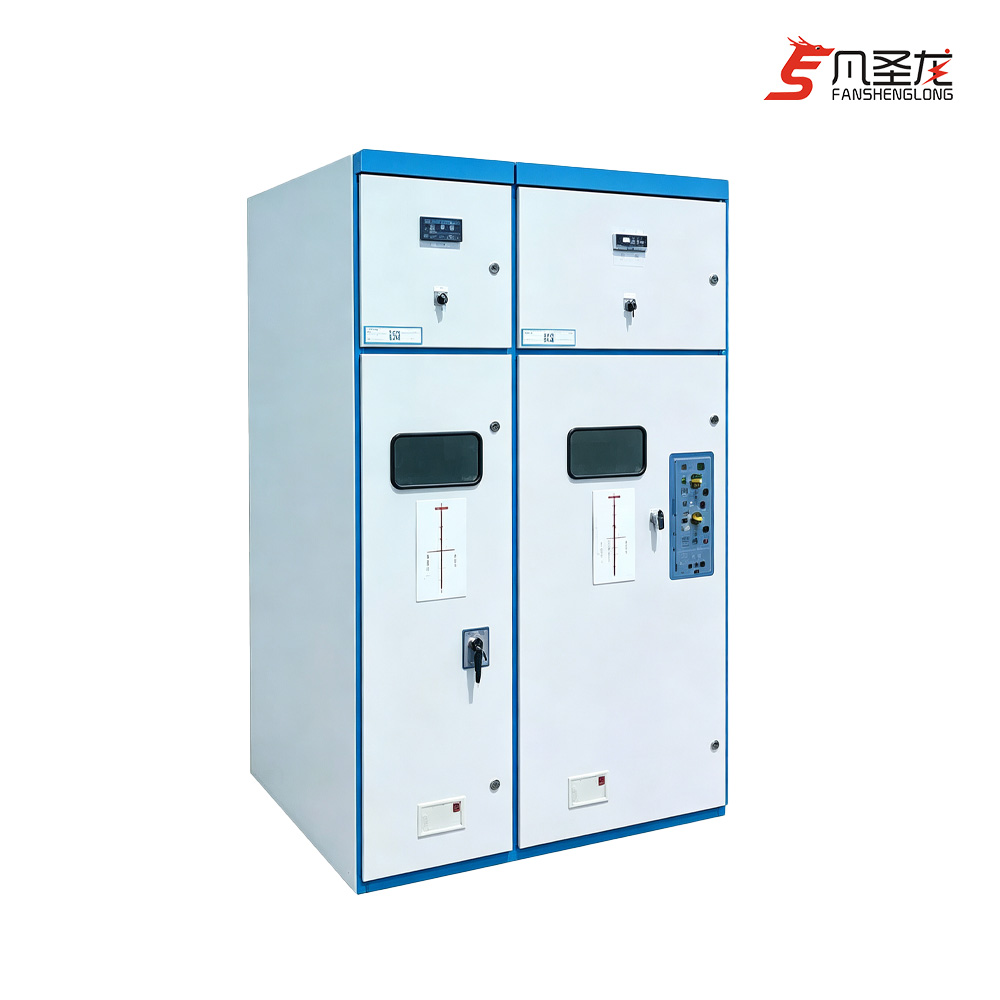

خزانة مفاتيح الجهد العالي FSL – HXGN – 10 (اختصار لخزانة الشبكة الحلقية)، الجهد المقنن للتيار المتردد ثلاثي الطور 10 كيلو فولت، معدات التبديل المعدنية ذات التيار المتردد من النوع الداخلي ذات التردد المقدر بـ 50 هرتز. يمكن تطبيقه على ورشة عمل المصنع، والمنطقة السكنية، والمباني الشاهقة وغيرها من أماكن نظام توزيع الطاقة، وإمدادات الطاقة الشبكية الحلقية أو نظام إمداد الطاقة الإشعاعي المزدوج الطاقة، والقبول، والتوزيع، والحماية، ويمكن أيضًا تطبيقه لتحميل محطة فرعية من النوع الصندوقي.

2. استخدام البيئة

أ. حد درجة الحرارة البيئية + 40 درجة مئوية، الحد الأدنى - 15 درجة مئوية؛

ب. الارتفاع لا يتجاوز 1000 متر؛

ج. أن لا يكون متوسط قيمة الرطوبة النسبية للهواء 95%، وأن لا يزيد المتوسط الشهري عن 90% أن لا يزيد معدل بخار الماء اليومي عن 2.2×10⁻³ميجا باسكال؛

د. الهواء المحيط ليس غازًا متآكلًا أو قابلاً للاشتعال، أو بخار الماء أو أي تلوث واضح آخر؛

هـ- لا يوجد اهتزاز عنيف منتظم.

3. معيار اعتماد المنتج

GB3906 《3-35 كيلو فولت تيار متردد معدات التبديل المعدنية المغلقة》
GB3804–90《3–63kv AC مفتاح تحميل الجهد العالي》
IEC – 298 《معدات التبديل المعدنية المغلقة ومعدات التحكم للتيار المتردد》
IEC – 420 《مفتاح تحميل التيار المتردد عالي الجهد – وحدة المصهر》
ينبغي تقديم المعلومات عند الطلب

4. ينبغي تقديم المعلومات عند الطلب

مخطط الدائرة والرسم التخطيطي للدائرة الثانية.
ترتيب خزانة الشبكة ومخطط الأرضية.
اسم ومواصفات الطراز وكمية جميع المكونات الكهربائية في كل خزانة.
مواصفات نموذج حافلة الدائرة الواحدة.
سطح الخزانة مطلي.
المسائل المتعلقة بالمتطلبات الخاصة.

5. خصائص هيكل المنتج

1. يعتمد إطار خزانة الشبكة الحلقية من النوع FSL – HXGN – 10 تقنية أجنبية متقدمة لملفات التعريف للتجميع والتركيب، والتركيب الزائد والثابت، وتضع الخزانة نفسها في موضع آخر في الجزء العلوي من غرفة الحافلات، أمام غرفة الحافلة لغرفة الأدوات، تضع الخزانة نفسها في موضع آخر في الجزء العلوي لموقع تثبيت مفتاح التحميل. يتم تثبيت الجزء السفلي للمكونات الحالية والمكونات الأخرى مثل CT وPT. يتم فصل كل غرفة بشكل موثوق.

2. يقدم المفتاح الرئيسي التكنولوجيا الإيطالية المتقدمة مع الغطاء العازل لغطاء عازل رأس الاتصال الثابت المستورد لمفتاح تحميل ISARC أو مفتاح تحميل الهواء من النوع FI2A – 10D/630 واستقرار الأداء والموثوقية.

3. تحتوي الخزانة على جهاز تشغيل مثالي ضد الأخطاء الكهربائية.

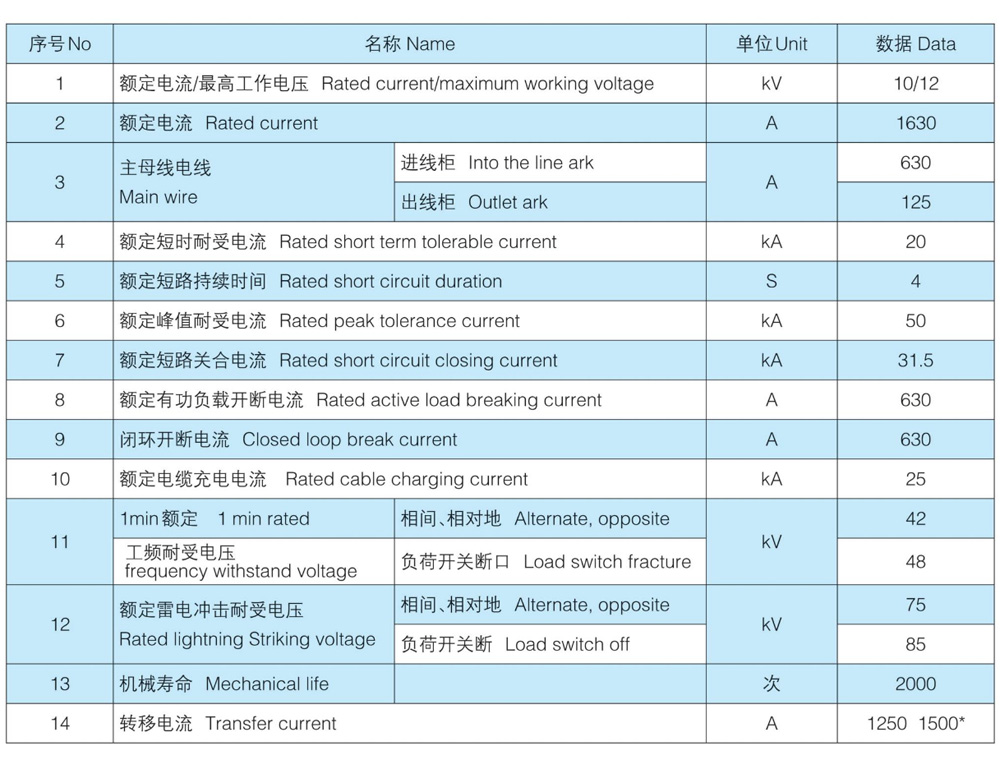

6. البيانات الفنية (هذه البيانات هي تكوين مفتاح تحميل FNI 2A/ISARC)
