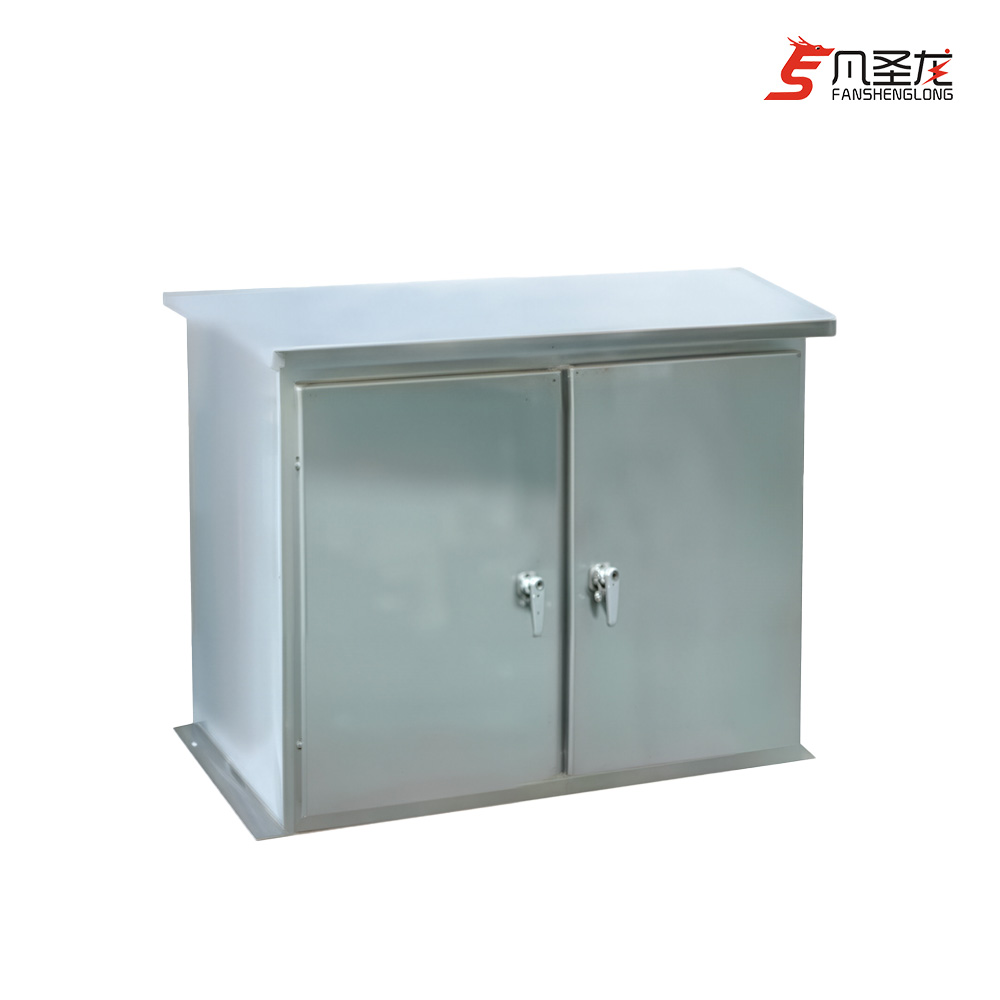

إن الخزانة المتكاملة لتعويض الطاقة التفاعلية لتوزيع الجهد المنخفض من النوع FSL-JP هي نوع جديد من الخزانة المتكاملة لتعويض الطاقة التفاعلية للتوزيع الخارجي والمصممة وفقًا لمبدأ السلامة والاقتصاد والمعقولة والموثوقة. مناسب لشبكة المدينة، والتحديث، والمؤسسات الصناعية والتعدين، وإضاءة الشوارع، والمناطق السكنية، وما إلى ذلك. تيار متردد 50 هرتز، نظام توزيع الطاقة بجهد 380 فولت، توزيع الطاقة، التحكم والحماية، تعويض الطاقة التفاعلية، قياس الطاقة متعدد الوظائف خارج الإنتاج الجديد لصندوق التوزيع المتكامل، في نفس الوقت يمكن إضافة وظيفة حماية التسرب الكهربائي وفقًا لمتطلبات المستخدم.
تتميز المنتجات بمزايا الهيكل الجديد والحماية المعقولة والمستوى العالي من الحماية والتثبيت والتصحيح والصيانة والصيانة. يتوافق المنتج مع GB72511–2005، GB/T15576–2008، وقد اجتاز شهادة 3C. وهي المجموعة الكاملة المثالية للجهد المنخفض لتحويل شبكة الطاقة الحالية. توزيع الطاقة، حماية القياس والتعويض التلقائي للطاقة التفاعلية لدرجة الجهد 0.4ky قابلة للتطبيق على سلسلة الخزانات المتكاملة لتعويض الطاقة التفاعلية للتوزيع الخارجي.
2.1 درجة الحرارة المحيطة: −40 درجة مئوية ~ + 55 درجة مئوية
2.2 الرطوبة النسبية للهواء: 90% أو أقل (بالنسبة لدرجة حرارة البيئة من 20 درجة مئوية إلى 25 درجة مئوية)
2.3 الارتفاع: لا يزيد عن 3000 م
2.4 الظروف البيئية: مناسبة لتركيب الصندوق الجاف، غير مناسبة للحريق وخطر الانفجار والتشوه الشديد والتآكل الكيميائي والاهتزاز العنيف.
2.5 موضع التثبيت: لا يزيد عن 5
3. المعلمات التقنية
3.1 الجهد المقنن: 400 فولت
3.2 التردد المقدر: 50 هرتز
3.3 قدرة lkVA للمحول هي: 10، 20، 30، 50، 63، 80، 100، 125، 160، 200، 250، 315، 400، 500 و 630
3.4 تجميع السعة: بشكل عام 2 و3 و4 و5، إذا كان لدى المستخدم متطلبات خاصة، فقم بالتكوين وفقًا لمتطلبات المستخدم.
3.5 دائرة التغذية: بشكل عام طريقان، محولان في اليوم بسعة إجمالية تبلغ 80% - 100% من التكوين، إذا كان لدى المستخدمين متطلبات خاصة، وفقًا لمتطلبات المستخدم.
3.6 طريقة التعويض: الصب الدائري، الترميز والقطع، القطع التلقائي للتحكم الغامض.
3.7 التحكم في الكمية المادية: الطاقة التفاعلية أو التيار التفاعلي 3.8 أسرع وقت استجابة: أقل من 20 مللي ثانية
4. ميزات المنتج
يمكن أن تحتوي سلسلة صناديق التوزيع الخارجية المتكاملة على ثلاث وظائف أساسية للتوزيع والتعويض والقياس. يمكن للمستخدمين اختيار مخططات مختلفة وفقًا لاحتياجاتهم. رقم المخطط المحدد هو كما يلي:
01 —— التوزيع + التعويض + القياس
02 —— التوزيع + التعويض
03 —— التوزيع + القياس
04 —— التعويض والقياس
05 —— التوزيع
06 —— القياس
07 —— التعويض
5. الأداء الرئيسي
5.1 في الوقت المناسب وبسرعة، وتأثير التعويض جيد، والعمل موثوق به، كما يمكن إضافة حامي التسرب وفقا لطلب المستخدم.
5.2 وظيفة الحماية: الضغط الزائد، التحميل الزائد، الجهد المنخفض، التيار السفلي، ماس كهربائى، مرحلة قصيرة، الحد الزائد للتسلسل الصفري، إلخ.
5.3 وظيفة التشغيل التلقائي: يتم تقديم انقطاع التيار الكهربائي، ويكون التأخير الزمني للخسارة التلقائية طويلاً.
5.4 يمكن زيادة معامل القدرة لشبكة الكهرباء إلى ما فوق 0.95.
6. الميزات الهيكلية
6.1 يتم تشكيل الإطار الرئيسي لصندوق التوزيع عن طريق ثني اللوحة الفولاذية المدرفلة على البارد أو لوحة الفولاذ المقاوم للصدأ المطحونة بأكثر من 15 مم وما فوق، ويجب أن يكون الهيكل على شكل لحام جزئي هيكل عازل مزدوج الطبقة من الفولاذ المقاوم للصدأ.
6.2 يجب أن يكون إطار باب صندوق التوزيع الخارجي مزودًا بأخدود دليل الماء على الحدود، ويجب تغطية الجزء العلوي بغطاء مائي، ويجب وضع فتحات تبريد التهوية في أسفل السقف وجانبي الصندوق وأسفل الصندوق.
6.3 إضافة صندوق القياس والتوزيع مع أنواع وظيفة حماية توزيع الطاقة، يمكن إعداده وفقًا لمتطلبات إنتاج مقصورة مستقلة متعددة، ويمكن أن يحقق بشكل فعال منع سرقة الكهرباء، وفي نفس الوقت يضمن التشغيل الموثوق والآمن والمريح.
6.4 قد يكون مدخل ومخرج صندوق التوزيع منفصلين أو في نفس الوقت في الجانبين الأيسر والأيمن للصندوق، ويمكن اعتماد الجزء العلوي والسفلي من الصندوق، ويمكن اعتماد طرق أخرى وفقًا لمتطلبات الإنتاج.
6.5 قد يعتمد صندوق (خزانة) صندوق التوزيع هيكلًا من نوع الصناديق (الخزائن) القياسية الأخرى.
6.6 يتم اختيار مخطط الدائرة الرئيسية لصندوق التوزيع للتصميم العام والتصنيع والاختبار والاستخدام للقسم. عندما يكون لدى المستخدمين خطط مختلفة، فسوف يتفاوضون مع الشركة المصنعة.
