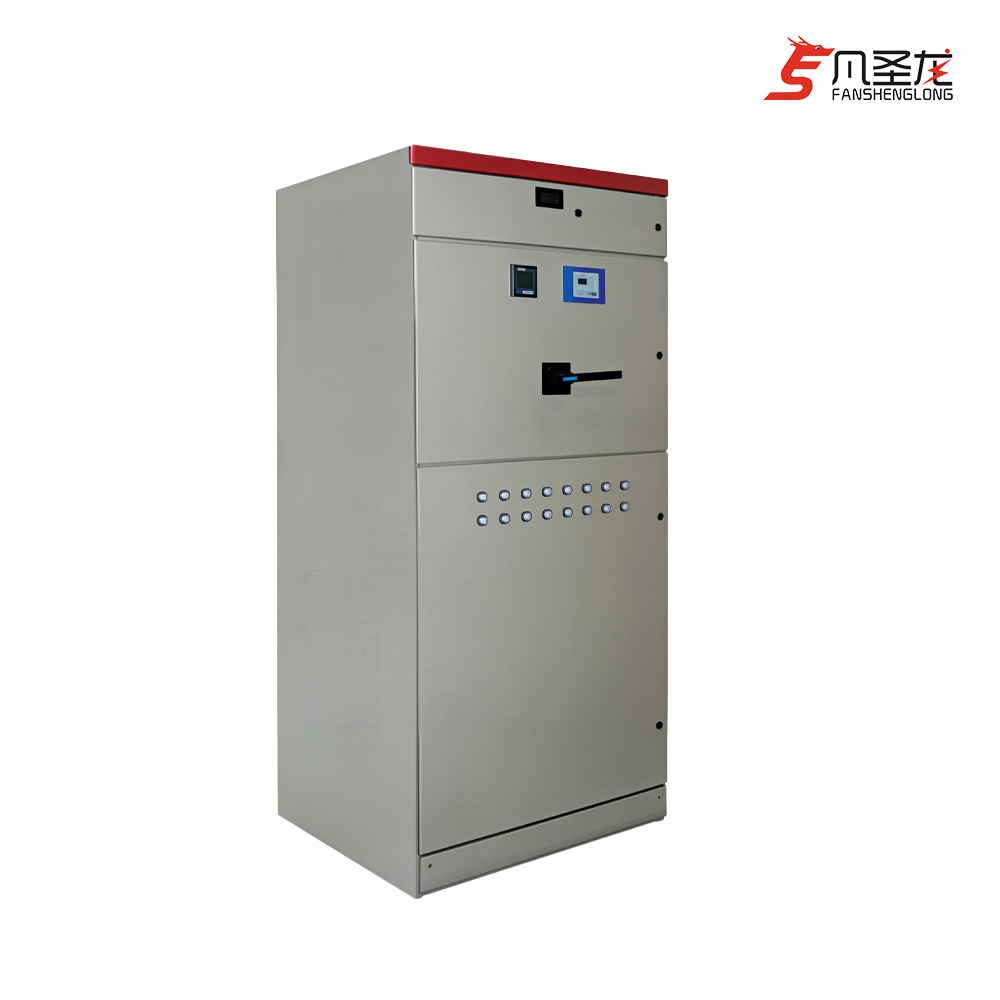

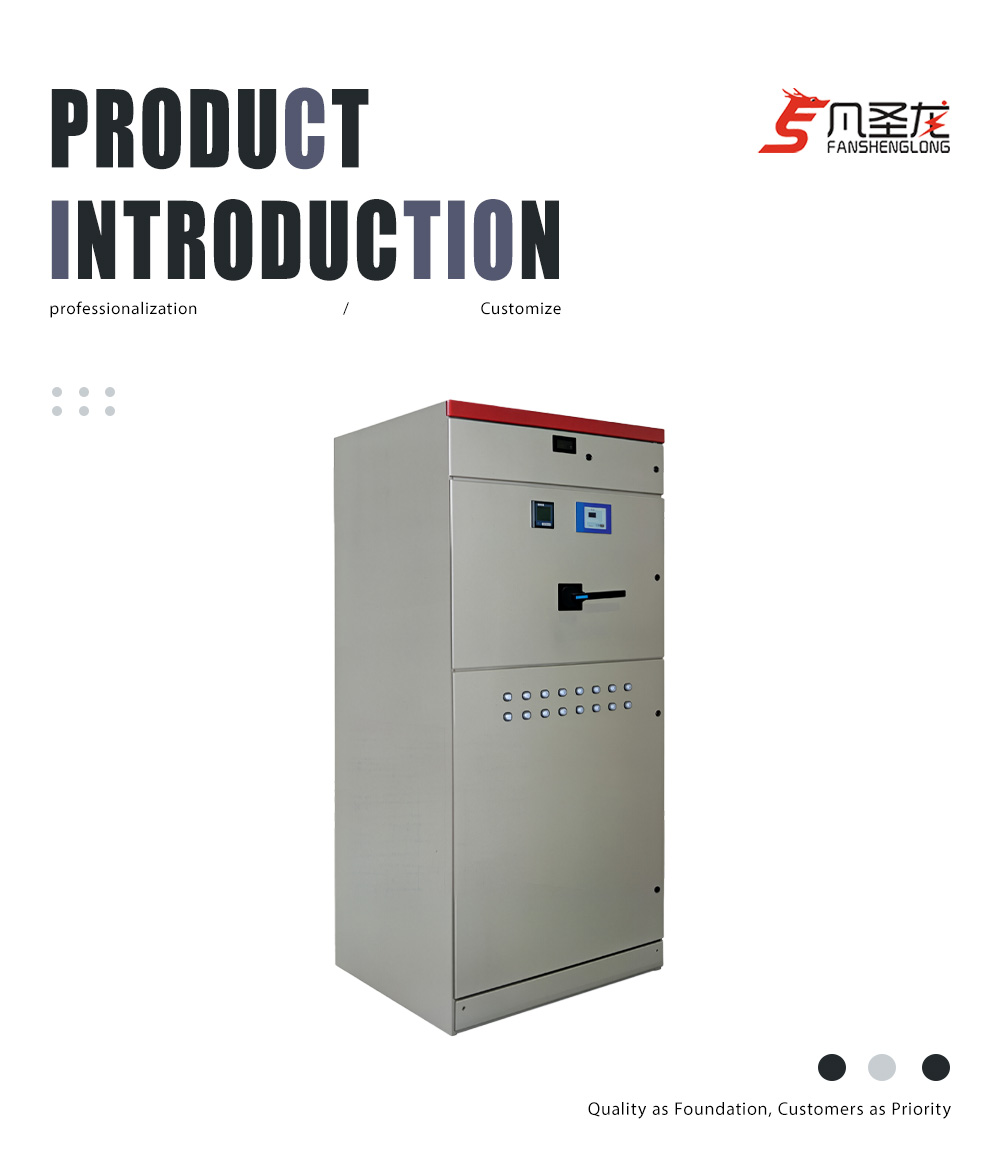

جهاز تعويض السعة الدائم

في الغالب في شكل الحمل الاستقرائي لنظام الطاقة، سوف يستهلك الطاقة التفاعلية، مما يجعل تأخر الطور بين تيار الحمل والجهد، واختلاف زاوية الطور، كلما زاد الطلب على الطاقة التفاعلية، كلما زاد العرض من الطاقة النشطة المناسبة، لا بد أن يزيد التيار ويزيد من فقدان الخط. وفي الوقت نفسه، غالبًا ما يكون من المستحيل أن يتم توفير هذه الطاقة التفاعلية بواسطة المولدات وتمريرها لمسافات طويلة بشكل غير معقول. الطريقة المعقولة هي توليد طاقة تفاعلية في مكان حيث تكون هناك حاجة إلى طاقة تفاعلية. ولذلك فإن المكثفات تستخدم تقريباً في نظام التوزيع لتعويض الطاقة التفاعلية التي يتطلبها الحمل لتحسين معامل القدرة.

التعويض التفاعلي لتعويض الطاقة التفاعلية يمكن أن يحصل على التأثيرات التالية: خلاط لتقليل فقدان الطاقة، أسلاك طاقة المصنع العامة وفقًا لظروف الخط والحمل المختلفة، فقدان الطاقة حوالي 2% واحد 3%، بعد استخدام السعة تحسين عامل الطاقة، تقليل إجمالي التيار، يمكن أن يقلل من فقدان الطاقة في الإمداد والكهرباء.

تحسين جودة إمدادات الطاقة، وتحسين معامل القدرة، وتقليل تيار الحمل وانخفاض الجهد. يمكن تحسين جهد الجانب الثانوي للمحول عن طريق إضافة سعة إلى الجانب الثانوي للمحول. إطالة عمر المعدات. يتم تقليل تيار الخط بعد تحسين عامل الطاقة، وجعل المحولات والمفاتيح وغيرها من المعدات الميكانيكية قريبة أو مشبعة بالفعل ويتم تقليل حمل سعة الخط، وبالتالي يمكن تقليل درجة الحرارة لزيادة متوسط ​​العمر المتوقع (كل 10 درجة مئوية تحت درجة الحرارة. يمكن مضاعفة متوسط ​​العمر المتوقع. في النهاية، يجب أن يفي نظام الطاقة بمتطلبات المراقبة لتعويض الطاقة التفاعلية، وإزالة العقوبة بسبب انخفاض عامل الطاقة.

2. نطاق التطبيق

الجهاز مناسب لمحطات الطاقة والمحطات الفرعية وقطاع البتروكيماويات والمؤسسات الصناعية والمباني الشاهقة، مثل نظام توزيع الطاقة ذات الجهد المنخفض ومركز توزيع الطاقة والتحكم في المحركات وتعويض المكثف لتحويل الطاقة وتوزيعها والتحكم فيها.

يمكن أن تلبي الاحتياجات الخاصة لواجهة الكمبيوتر في محطة توليد الكهرباء والبتروكيماويات واسعة النطاق وغيرها من الصناعات مثل محطة توليد الكهرباء وصناعة البتروكيماويات واسعة النطاق ومركز التحكم في المحركات الكهربائية.

يتم التثبيت بناءً على متطلبات مشرف قسم الطاقة ومستخدمي الطاقة الكهربائية العامة وقسم التصميم لتلبية الاحتياجات الخاصة لتطوير سوق الطاقة للتوسع وواجهة الكمبيوتر.

يتم التركيب بناء على متطلبات مشرف قسم الطاقة ومستخدمي الطاقة الكهربائية العامة وقسم التصميم. للوفاء لا يخاف من تطوير توسيع سوق الطاقة، والربط بين الكمبيوتر، والتحكم المركزي في الطاقة، والتركيب والصيانة المريحة، وتقصير وقت معالجة الحوادث حسب الحاجة، بناءً على مبدأ الأمان والتصميم الاقتصادي والمعقول والموثوق لخزانة مفاتيح سحب الجهد المنخفض من النوع الجديد، المنتج لديه كسر عالي، قدرة صنع، ثبات حراري جيد، مخطط كهربائي مرن، مزيج سهل، سلسلة، هيكل جديد، درجة حماية عالية، إلخ، يمكن استخدامه كبديل لمفتاح سحب الضغط المنخفض. مجلس الوزراء.

يلبي الجهاز معيار IEC439–1 "معدات المفاتيح الكهربائية والتحكم ذات الجهد المنخفض"، GB7251 "معدات المفاتيح الكهربائية ذات الجهد المنخفض"، GB/t1556–2008 "جهاز تعويض الطاقة التفاعلية الكاملة منخفض الجهد"، إلخ.

3.شروط الاستخدام

• درجة حرارة الهواء المحيط ليست أعلى من +40 درجة مئوية، ولا تقل عن 5 درجة مئوية، ومتوسط ​​درجة الحرارة ليست أعلى من +35 درجة مئوية خلال 24 ساعة، أكثر من ذلك، تحتاج إلى إسقاط تشغيل السعة وفقًا للحالة الفعلية.

• الاستخدام الداخلي، ويجب ألا يتجاوز ارتفاع الموقع 200 م.

• الرطوبة النسبية للهواء المحيط عندما تكون أعلى درجة حرارة +40 درجة مئوية لا تزيد عن 50%، عند درجة حرارة منخفضة يُسمح برطوبة نسبية أكبر، مثل +20 درجة مئوية بنسبة 90%. ومع ذلك، ينبغي أن يؤخذ في الاعتبار أنه بسبب التغير في درجة الحرارة، فمن الممكن أن تنتج عن طريق الخطأ آثار التكثيف.

• ما لا يزيد عن 5% من ميل المستوى الرأسي عند تركيب التركيب، ويكون عمود الخزانة بالكامل مسطحًا نسبيًا (وفقًا لمعيار GBJ232–82).

• يجب تركيب الجهاز في مكان لا توجد فيه صدمات وصدمات كافية لعدم تآكل المكونات الكهربائية. • عندما يكون لدى المستخدم طلب خاص، يمكنه التفاوض مع الشركة المصنعة.

4. المعلمات التقنية

• جهد التشغيل: AC380/220V، 50 هرتز

• قدرة التعويض: 90، 120، 150، 180، 210، 240، 270، 300، 330، 360، 400، الخ • سلسلة التعويضات: 1 ~ 12

• زمن الاستجابة: 0.1 ثانية ~ 30 ثانية قابل للتعديل

• بيانات القياس:

(1) الجهد: 100-500 فولت؛ الحالي: 0 ~ 6000A. عامل الطاقة الفارق 0.200 ~ الأمام 0.200

(2) العرض: الطاقة النشطة: 0 ~ 6553Kw؛ الطاقة التفاعلية: 0 ~ 6553Kvar؛

إجمالي معدل التشويه للجهد التوافقي: 0.0 ~ 100.00%؛

إجمالي معدل التشويه للتيار التوافقي: 0.0 ~ 100.00%
