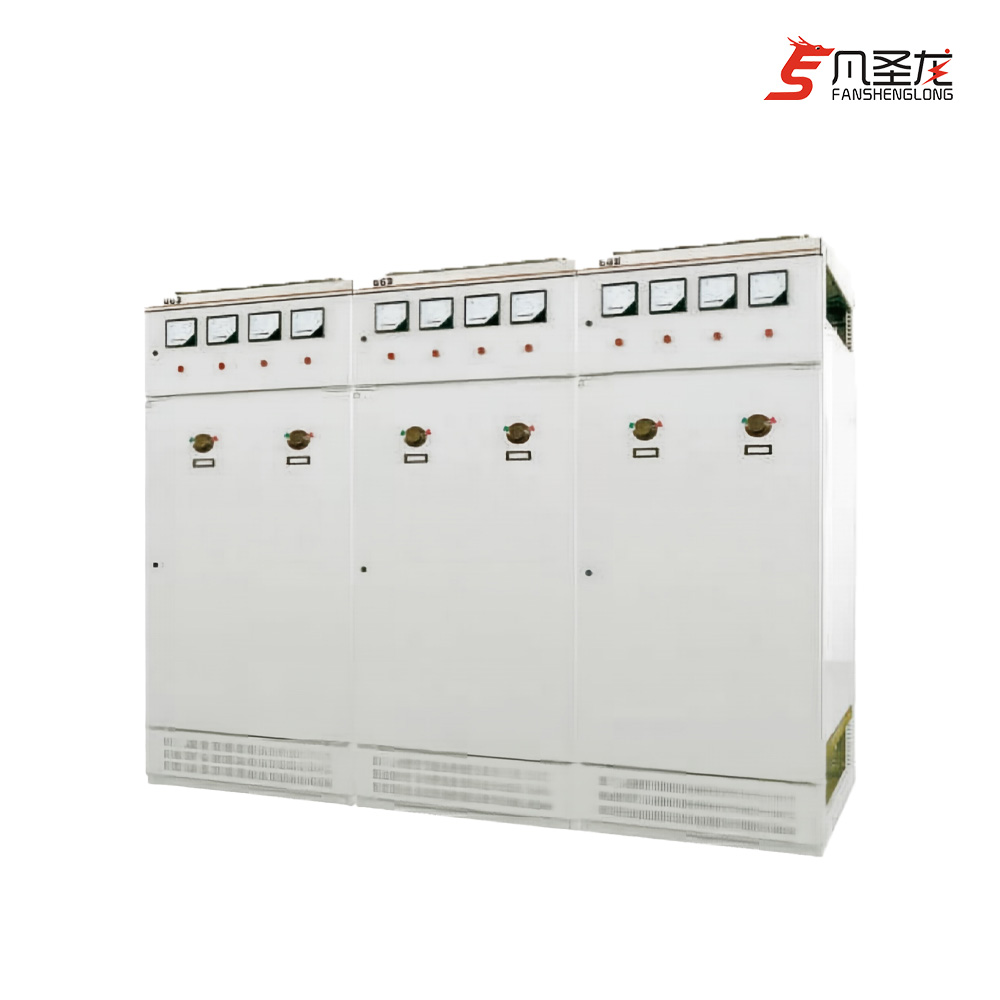

FSL-GGD خزانة توزيع الجهد المنخفض

أحصل على آخر سعر

الآن الاتصال

سمات المنتج



سمات المنتج

نموذج: FSL-GGD

علامة تجارية: com.fansheng

The file is encrypted. Please fill in the following information to continue accessing it

وصف المنتج



1. نظرة عامة

خزانة توزيع الجهد المنخفض FSL – GGD AC مناسبة لمحطات الطاقة والمحطات الفرعية والمؤسسات الصناعية ومستخدمي الطاقة الآخرين بتيار متردد 50 هرتز، والجهد المقنن 380 فولت، وكمية الطاقة لتيار العمل 3150 نظام توزيع، كمعدات الطاقة والإضاءة وتوزيع الطاقة لتحويل الطاقة الكهربائية وتوزيعها والتحكم فيها.

تتوافق سفينة توزيع الطاقة ذات الجهد المنخفض FSL – GGD مع إدارات الوزارة ومستخدمي الطاقة الكهربائية العامة ومتطلبات التصميم، استنادًا إلى مبدأ التصميم الآمن والاقتصادي والمعقول والموثوق لخزانات توزيع الطاقة الجديدة ذات الجهد الكهربي lype bw، والمنتجات ذات قدرة كسر عالية، واستقرار ديناميكي جيد، ومجموعة مرنة ومريحة ومخطط كهربائي se-ies، قوي عمليًا، وهيكل جديد، ودرجة حماية عالية الجودة. يمكن استخدامه كبديل لمجموعة المفاتيح الكهربائية ذات الجهد الكهربائي.

تتوافق خزانة توزيع التيار المتردد ذات الجهد المنخفض من النوع FSL – GGD مع معايير مجموعة المفاتيح الكهربائية ومعدات التحكم ذات الجهد المنخفض IEC439 ومعدات مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GB7251.

2. استخدام البيئة

درجة حرارة الهواء المحيط ليست أعلى من +40 درجة مئوية، ولا تقل عن 5 درجة مئوية. يجب ألا تكون أعلى من متوسط درجة الحرارة خلال 24 ساعة + 35 درجة مئوية
التركيب والاستخدام الداخلي، يجب ألا يتجاوز ارتفاع الموقع 2000 مم. 3. لا تزيد الرطوبة النسبية للهواء المحيط عن 50% عند أعلى درجة حرارة + 40، ويسمح بالرطوبة النسبية عند درجة حرارة أقل. (مثل +20 درجة مئوية عند 90%) يجب أخذها بعين الاعتبار بسبب التغير في درجة الحرارة الذي قد يؤدي إلى تأثير التكثيف عن طريق الخطأ.
عند تركيب المعدات، يجب ألا يتجاوز الميل الرأسي للمستوى الرأسي 5 درجات. 5. يجب تركيب المعدات في مكان خالٍ من الصدمات والصدمات الشديدة، ودون إجراء الغبار، وغير كاف للتسبب في تآكل المكونات الكهربائية. 6. يمكن للمستخدمين التفاوض مع الشركة المصنعة عندما يكون لديهم متطلبات خاصة.

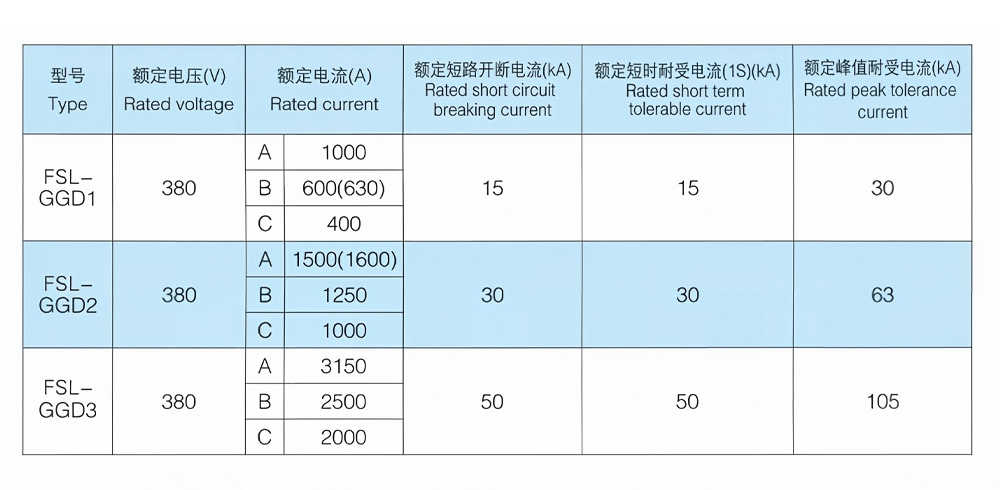

3. المعلمات الأساسية

4. مخطط الدائرة الرئيسية

تم تصميم الدائرة الرئيسية لخزانة FSL-GGD بـ 129 مخططًا، مع 298 مواصفات (باستثناء التغيير الوظيفي للدائرة المساعدة وتغير جهد التحكم، والمخطط والمواصفات المشتقة)

FSL – GGD1 نوع 49 مخطط 123 مواصفات

FSL – GGD2 نوع 53 مخطط 107 مواصفات

يحتوي مخطط FSL – GGD3 من النوع 27 على 68 مواصفات

5. الخصائص الهيكلية

تضع خزانة قوس توزيع الجهد المنخفض FLS–GGD ذات التيار المتردد موضعًا آخر في شكل خزان عام، وإطار مع لحام محلي 8mf مُجمَّع، وأجزاء إطار فولاذي منحني على البارد وأجزاء خاصة من الفولاذ تدعم إنتاج النقاط الثابتة لموردي المصانع، لضمان دقة وجودة شبكة الكابينة التي تضع نفسها في موضع آخر.

تم تصميم أجزاء الخزانة العامة وفقًا لمبدأ القالب، وفتحة التثبيت بقطر 20 مم هي الوحدة والمعامل العام مرتفع. يمكن إنتاج المصنع مسبقًا. لقد أدى إلى تقصير دورة الإنتاج وتحسين كفاءة العمل.
