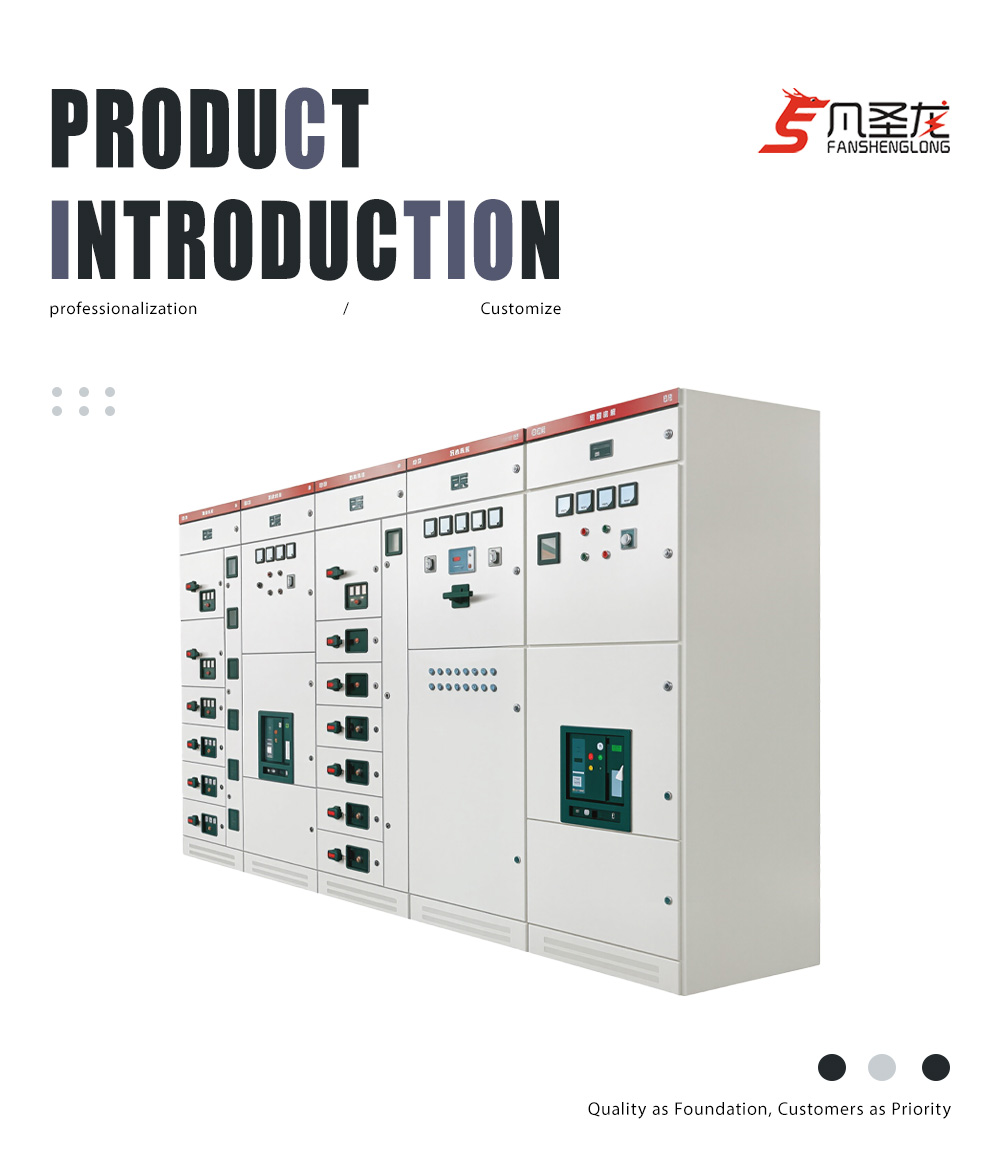

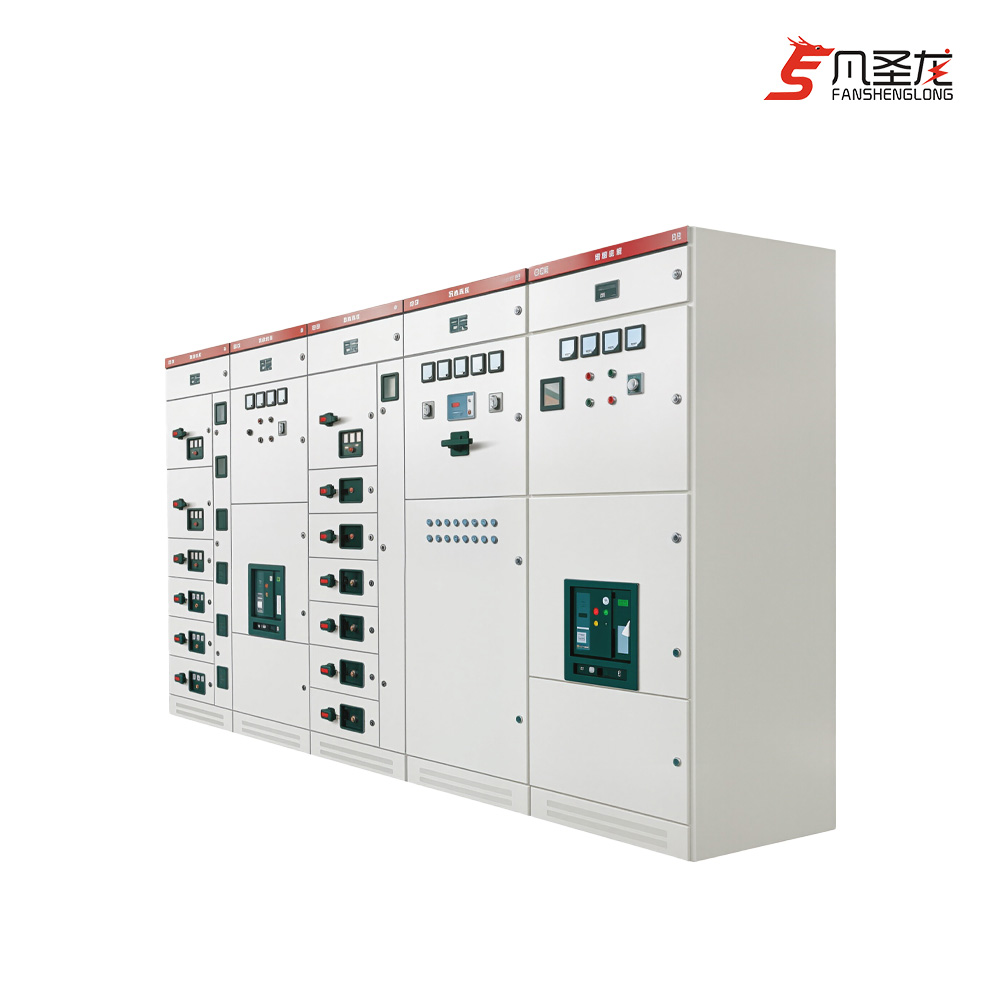

FSL-GCK خزانة مفاتيح استخراج الضغط المنخفض

 

FSL-GCK خزانة مفاتيح استخراج الضغط المنخفض

أحصل على آخر سعر

الآن الاتصال

سمات المنتج



سمات المنتج

نموذج: FSL-GCK

علامة تجارية: com.fansheng

The file is encrypted. Please fill in the following information to continue accessing it

وصف المنتج



1. نظرة عامة

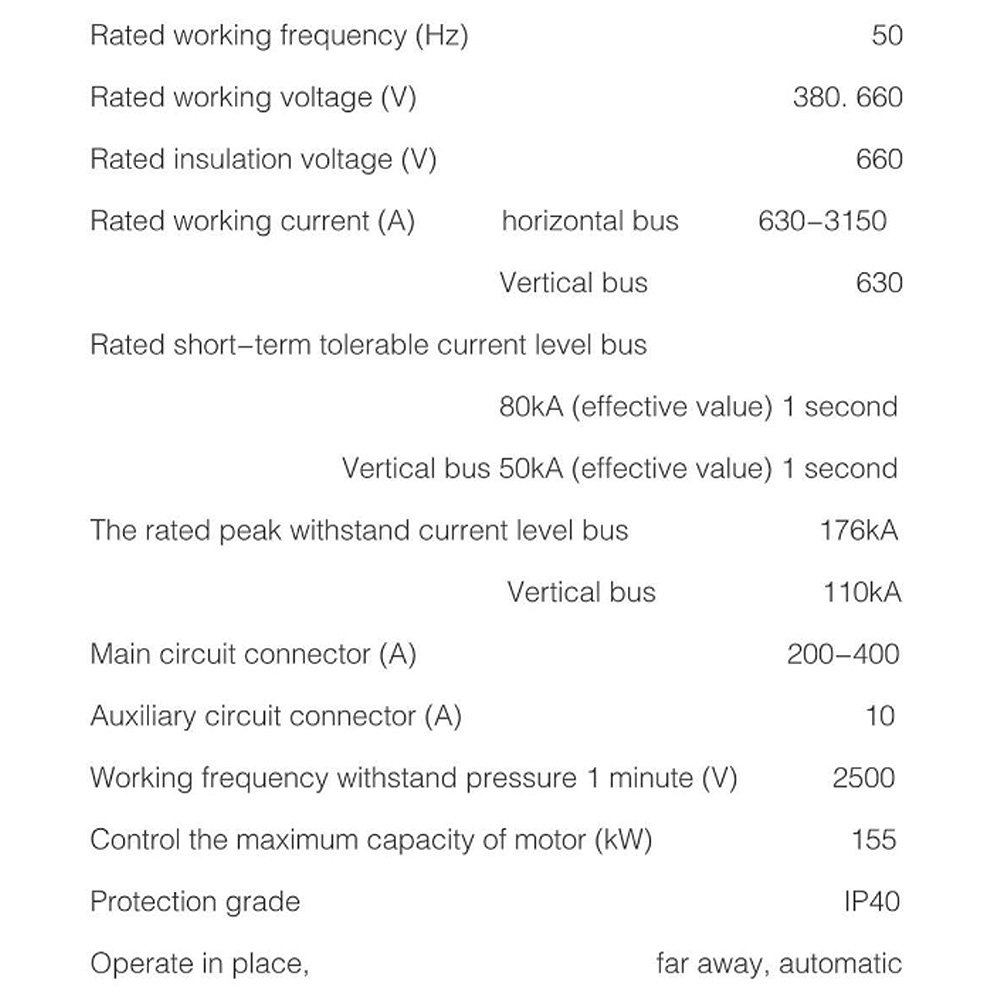

مئات الأنواع من المنتجات مثل مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض (PC) من FSL – GCK بواسطة خزان مركز توزيع الطاقة ومركز التحكم النفاث (MCC) المكون من جزأين، وهي مناسبة لمحطات الطاقة والمحطات الفرعية والمؤسسات الصناعية والتعدينية ومستخدمي الطاقة الآخرين مثل تيار متردد 50 هرتز، أقصى جهد تشغيل 660 فولت، أقصى تيار عمل 31 إلى 50 نظام توزيع الطاقة، مثل توزيع الطاقة والتحكم في المحركات ومعدات توزيع طاقة الإضاءة مثل توزيع تحويل الطاقة الكهربائية السيطرة.

هذه السلسلة من المنتجات ذات قدرة كسر عالية، واستقرار حراري ديناميكي جيد للهيكل المتقدم والمعقول، والمخطط الكهربائي للسلسلة العملية، والقواسم المشتركة القوية، والحلول المختلفة لوحدة أي مجموعة خزانة تضع نفسها في وضع آخر لاستيعاب الدائرة أكثر، وتوفير المساحة، ودرجة حماية المظهر الجيد عالية وآمنة وموثوقة، وصيانة مريحة.

يفي هذا المنتج بمعيار IEC439 ويلبي المعيار الوطني gb7251.1-1997 "المفاتيح الكهربائية ذات الجهد المنخفض ومعدات التحكم".

2. الميزات الهيكلية

يمكن للإطار الأساسي لهذه السلسلة من المنتجات للجمع بين الهيكل المُصنّع وهيكل الإطار لجميع المكونات توصيل بعضها البعض عن طريق المسمار في الإطار الأساسي، ومن ثم وفقًا للحاجة إلى إضافة باب تقسيم ودرج وقوس تثبيت وقضيب توصيل ومكونات كهربائية وأجزاء أخرى، يتم تجميعها في مجموعة مفاتيح كاملة. يحتوي هذا الخزان على الميزات التالية:

يستخدم الإطار فولاذًا ذو شكل خاص، والذي يستخدم وضع اللوحة ثلاثي الأبعاد، ولا يتم لحام وصلة الترباس، وبالتالي تجنب تشوه اللحام وتطبيقه وتحسين دقة التثبيت.

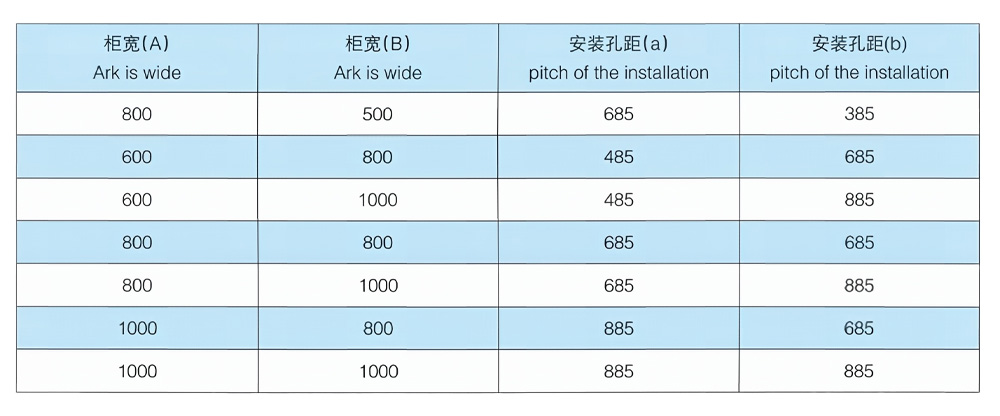

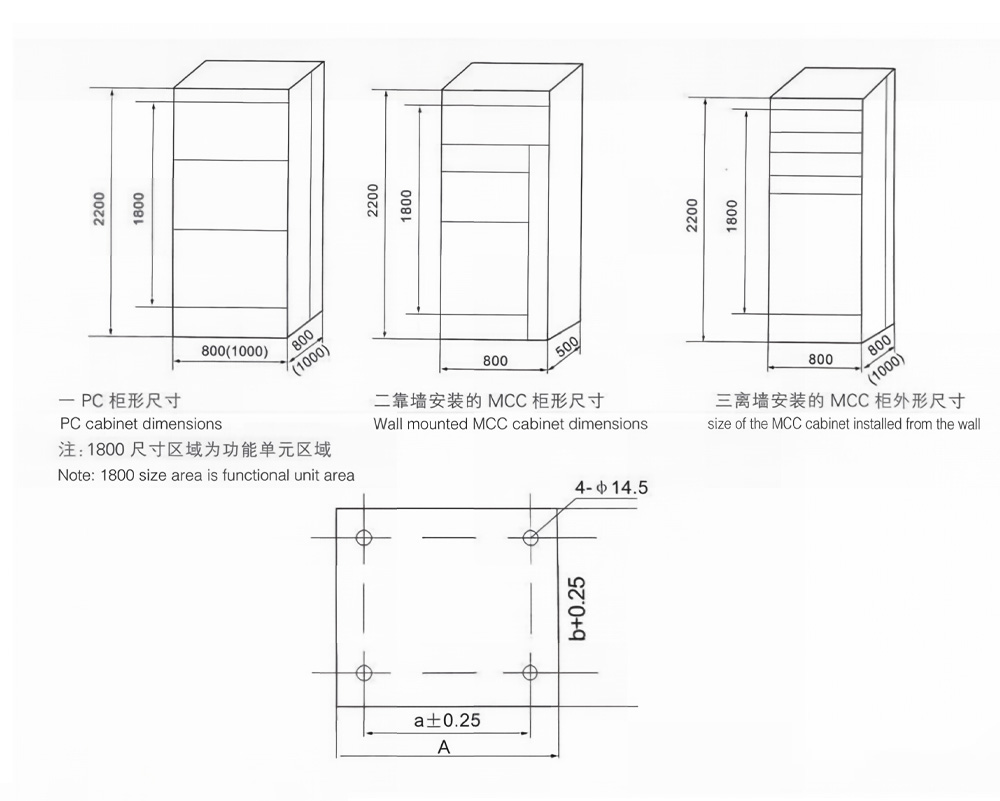

يجب تغيير فتحة تثبيت الإطار والمكونات بواسطة المعامل E = 20 مم.
الهيكل الداخلي مجلفن. بعد التخليل والفوسفات من الخارج، تم تطبيق طلاء مسحوق الإيبوكسي الكهروستاتيكي. 4، في مركز الطاقة (PC) في الخط، الوزارة لمستوى منطقة شريط الناقل، الموجودة في المستوى الأدنى لمنطقة شريط التوصيل لقواطع الدائرة، والقواطع المنزلية القابلة للتكوين MEDW45 وما إلى ذلك، ويمكن أيضًا وفقًا لحاجة المستخدم تكوين إنتاج شركة الكهرباء الأجنبية لأنواع مختلفة من قواطع الدائرة، مثل: قواطع الدائرة من سلسلة ABB F، وقواطع الدائرة الذكية، وما إلى ذلك 5، مع ميل عمودي لا يزيد عن 5 درجات.
هذا المنتج مناسب لتخزين نقل درجة الحرارة التالية؛ -25 درجة مئوية ~ +55 درجة مئوية، في فترة زمنية قصيرة (لا تزيد عن 24 ساعة) ولا تزيد عن +70 درجة مئوية.
