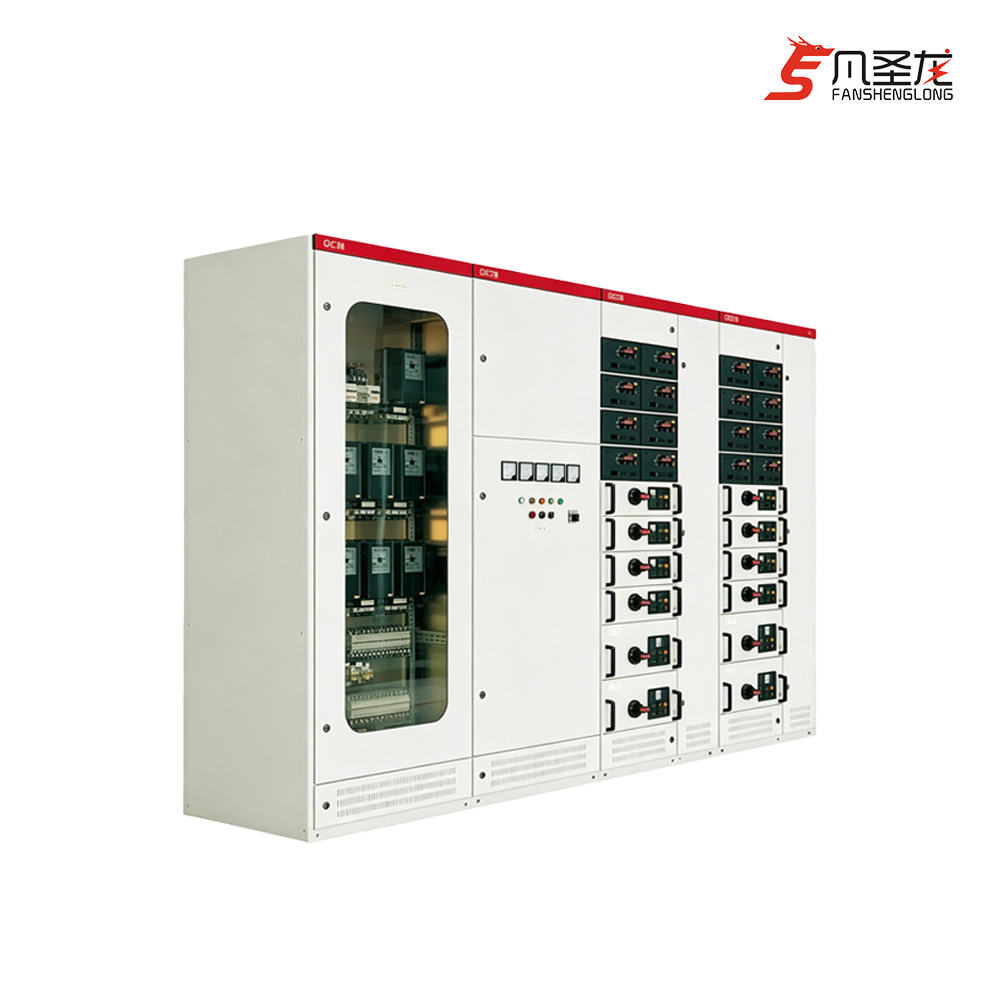

FSL-GCS خزانة مفاتيح استخراج الضغط المنخفض

 

FSL-GCS خزانة مفاتيح استخراج الضغط المنخفض

أحصل على آخر سعر

الآن الاتصال

سمات المنتج



سمات المنتج

نموذج: FSL- GCS

علامة تجارية: com.fansheng

The file is encrypted. Please fill in the following information to continue accessing it

وصف المنتج



1. نظرة عامة

الجهاز مناسب لأنظمة توزيع الطاقة ذات الجهد المنخفض مثل محطات الطاقة. البترول. كيميائية. علم المعادن. النسيج والمباني الشاهقة. في محطة توليد الكهرباء الكبيرة، ونظام البتروشيريكال ودرجة الأتمتة الأخرى عالية. الطلب ومكان التواصل بين الكمبيوتر، حيث أن تردد التيار المتردد ثلاثي الطور هو 50 (60) هرتز. جهد العمل المقدر هو 38OV (600V) التيار المقدر هو 4000A والتوزيع في نظام إمداد الطاقة، والتحكم المركزي للمحرك، ومجموعة كاملة من الأجهزة الكهربائية ذات الجهد المنخفض المستخدمة لتعويض الطاقة التفاعلية. هذا المنتج يلبي معيار GB7251.12-2013 مجموعة المفاتيح الكهربائية ذات الجهد الكهربائي ومعدات التحكم 'JB/T9661 مجموعة المفاتيح الكهربائية لاستخراج جهد السحب' IEC60439-1 معيار المفاتيح الكهربائية ومعدات التحكم ذات الجهد المنخفض.

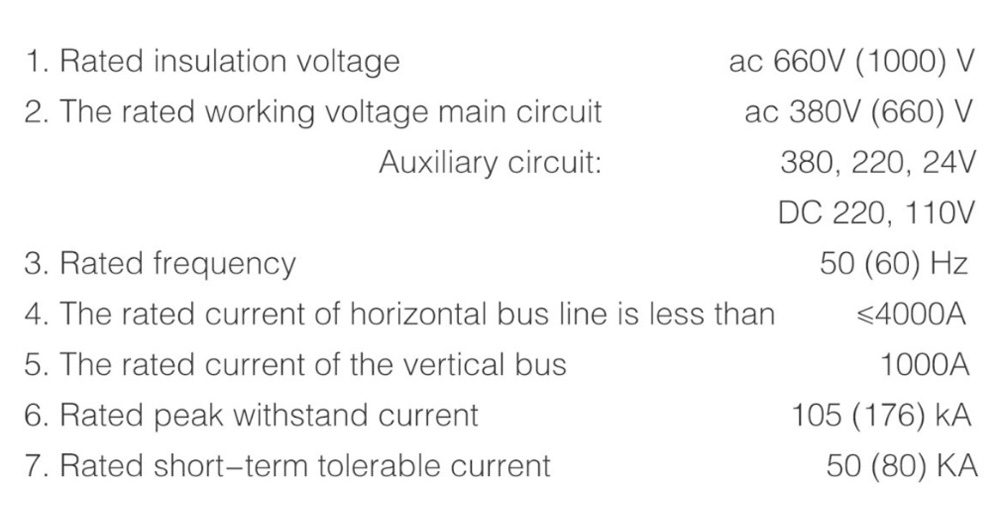

2. المعلمات الأساسية

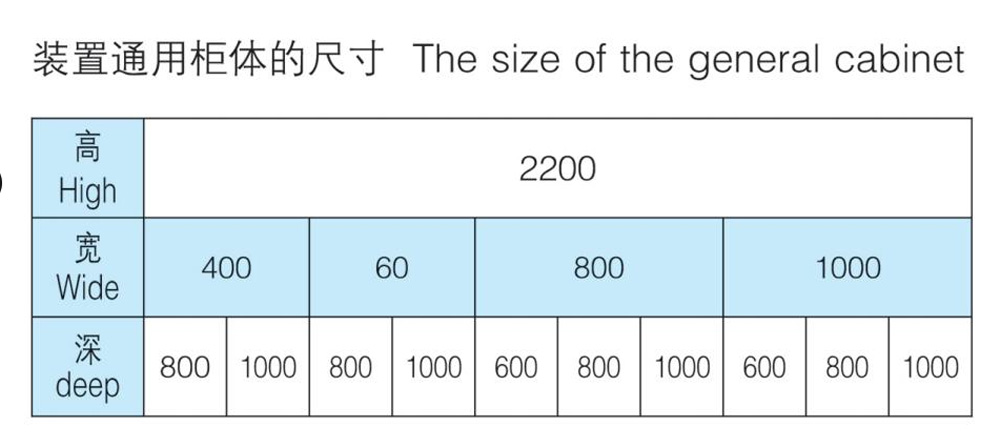

3. حجم الخزانة

4. الوحدات الوظيفية

معامل ارتفاع الدرج 160 ملم. مقسمة إلى1/2 وحدة، 1 وحدة، 11/2 وحدة 2 وحدة، 3 وحدات سلسلة. حلقة الوحدة مصنفة 400 أمبير وأدناه

5. خصائص الجهاز

زيادة السعة الحرارية لأجزاء التبديل، وتقليل ارتفاع درجة الحرارة الإضافية بسبب ارتفاع درجة حرارة القابس ورأس الكابل والقسم. الفصل بين الوحدات الوظيفية واضح وموثوق، ولا يؤثر على عمل الوحدات الأخرى بسبب فشل وحدة واحدة، ويقلل من حدود الفشل. يمكن أن يتحمل الاستقرار الديناميكي والحراري لجهاز ترتيب قضيب التوصيل صدمة تيار الدائرة القصيرة 80/176 كيلو بايت. عدد الدوائر في خزانة MCC يصل إلى 22 الدوائر، مع الأخذ في الاعتبار احتياجات مجموعات الطاقة (الآلات) الآلية لمحطات توليد الطاقة الكبيرة وأنظمة البتروكيماويات ذات سعة الآلة الواحدة. اكتمل توصيل الجهاز بالكابل الخارجي في حجرة الكابل ويمكن للكابل أن يتحرك لأعلى ولأسفل. غرفة فصل كابلات الحث المتبادل ذات التسلسل الصفري تجعل التركيب والصيانة مريحة. يمكن لنظام توزيع الطاقة نفسه أن يحد من تيار الدائرة القصيرة من خلال مفاعل التدفق المحدود، ويثبت قيمة جهد الناقل، ويقلل أيضًا من شدة المكونات. تحتوي وحدة الأدراج على عدد كافٍ من المكونات الإضافية الثانوية (وحدة واحدة وما فوق 32 زوجًا من الوحدات من 20 زوجًا) يمكن أن تلبي عدد نقاط الاتصال لواجهة الكمبيوتر ومتطلبات حلقة التحكم الأوتوماتيكية.
