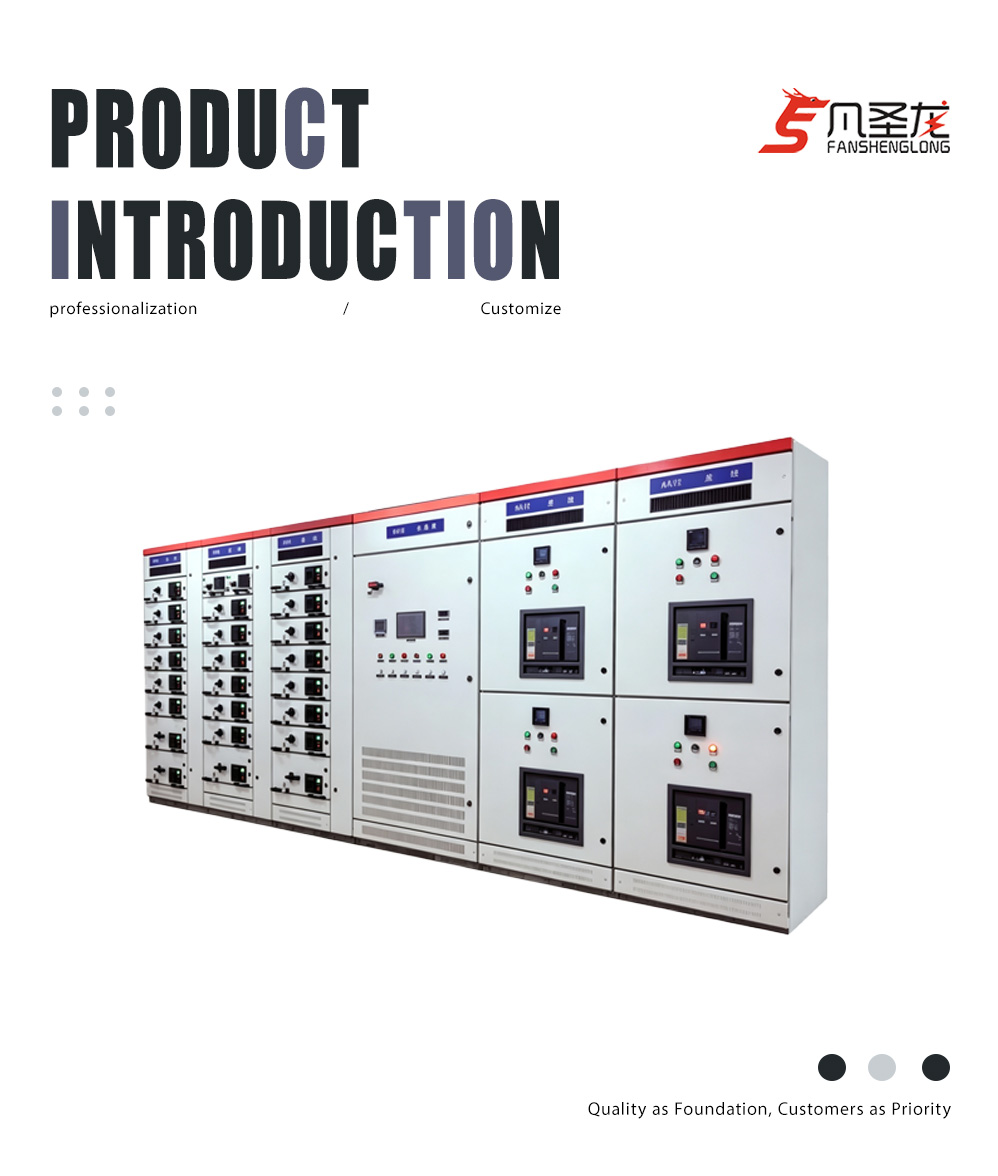

هذا الجهاز عبارة عن مجموعة مفاتيح كهربائية مركبة ذات جهد منخفض من تجميع المصنع القياسي (FBA). (يشار إليه فيما يلي باسم جهاز Jane). الجهاز مناسب للاستخدام في التيار المتردد من 50 إلى 60 هرتز، والجهد المقدر 660 فولت وتحت نظام إمداد الطاقة، ويستخدم لتوليد الطاقة ونقلها وتوزيعها وتحويلها والتحكم في معدات استهلاك الطاقة. هذه الخزانة متوافقة مع IEC439 وVDE660 وGB7251.12-2013 المعيار الوطني لمعدات المفاتيح الكهربائية ذات الجهد المنخفض.
المعايير المهنية
2. استخدام البيئة
1. درجة الحرارة المحيطة ليست عالية: +40 درجة مئوية، ولا تقل عن 5 درجات مئوية، ومتوسط درجة الحرارة ليس أعلى من 24 ساعة + 35 درجة مئوية.
2. الظروف الجوية، والهواء النظيف، بالنسبة إلى درجة حرارة 40 درجة مئوية لا تزيد عن 50٪، في درجة حرارة منخفضة تسمح بارتفاع نسبي في درجة الحرارة، مثل + 20٪ إلى 20٪، ولكن يجب أن تأخذ في الاعتبار التغيرات في درجات الحرارة، من المرجح أن تنتج عن طريق الخطأ كمية معتدلة من التكثيف.
3. الارتفاع لا يزيد عن 2000 متر.
4. يتكيف هذا الجهاز مع عملية النقل والتخزين التالية: تتراوح درجة الحرارة من 25 درجة مئوية إلى +55 درجة مئوية، في فترة قصيرة غالبًا (لا تزيد عن 24 ساعة) يمكن أن تصل إلى + 70%، تحت الحد الأقصى لدرجة الحرارة، يجب ألا يكون الجهاز أي ضرر لا يمكن إصلاحه، ويجب أن يكون قادرًا على العمل في ظل الظروف العادية.
5. إذا لم يتم استيفاء شروط الاستخدام المذكورة أعلاه، فيجب أن يتم تسويتها من قبل المستخدم والشركة المصنعة.
6. عند استخدام الجهاز في منصة الحفر الكاملة ومحطة الطاقة النووية في البحر، يجب توقيع اتفاقية فنية

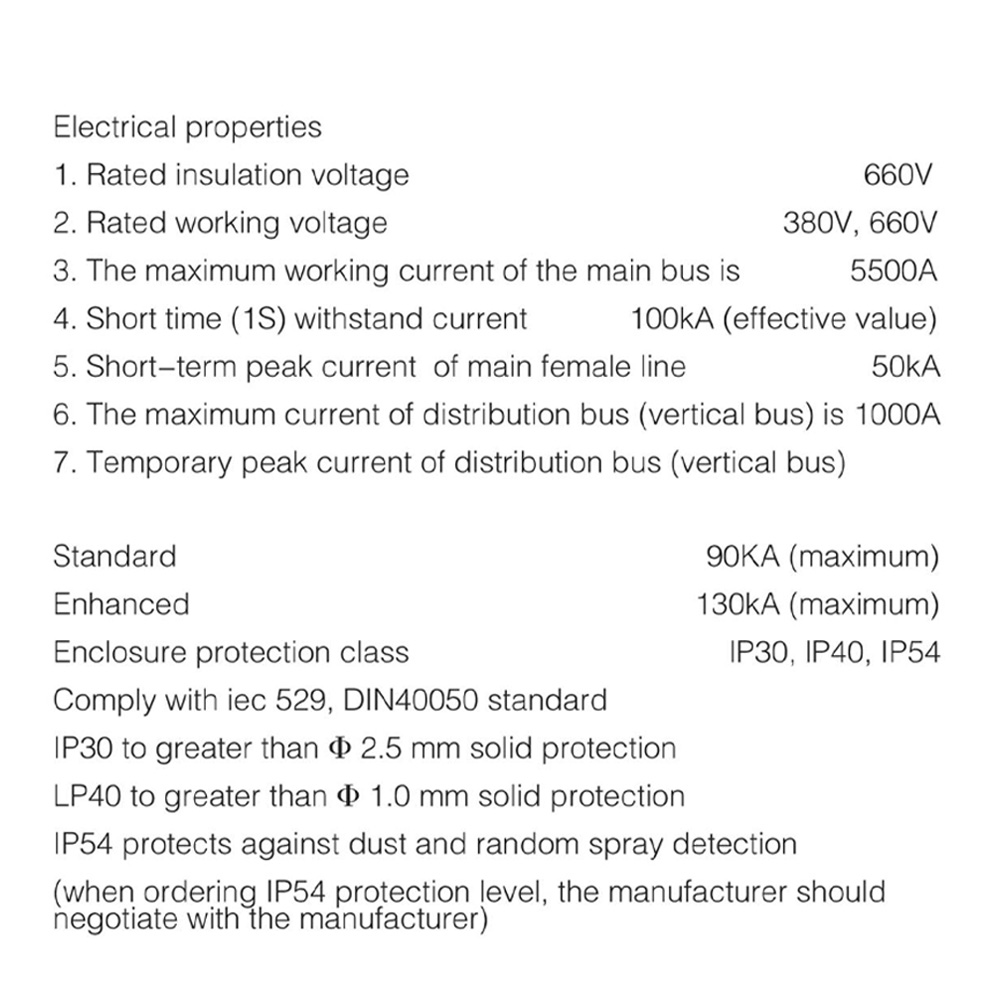

3. المعلمات الأساسية

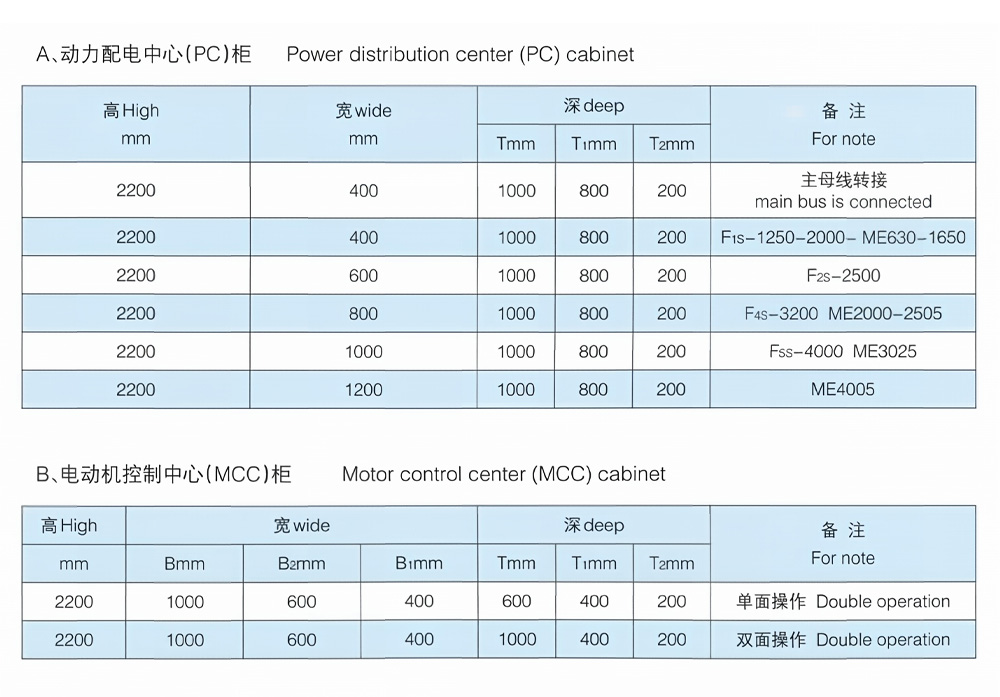

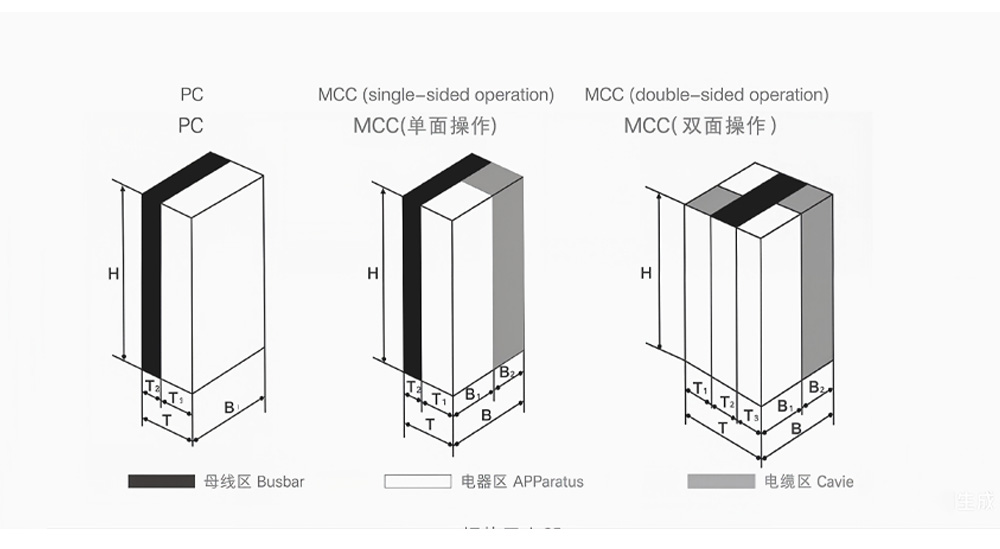

4. تصميم تقسيم جسم الخزانة
5. نوع الدرج
ينقسم درج MCC (مركز التحكم في المحرك) إلى خمس فئات
8E/4: الارتفاع 200 × العرض 150 × العمق 400 مم
8E/2: الارتفاع 200 × العرض 150 × العمق 400 مم
8E: الارتفاع 200 × العرض 600 × العمق 400 ملم
16E: الارتفاع 400 × العرض 600 × العمق 400 ملم
24E: الارتفاع 600 × العرض 600 × العمق 400 ملم
6. تعليمات الطلب
يجب على المستخدم تقديم المعلومات التالية
1. مخطط نظام خط واحد لمخطط الدائرة الرئيسية
2. رسم تخطيطي أو رسم تخطيطي للرسم التخطيطي
3. المواصفات التفصيلية وكمية المعدات الكهربائية
في كل خزانة، مع الإشارة إليها عند الطلب.
4. ترتيب المفاتيح الكهربائية والمخطط المجمع وخطة الأرضية.
