درع قضبان التوصيل الأنبوبية المعزولة من قضبان التوصيل الأنبوبية FSL-GX

 

درع قضبان التوصيل الأنبوبية المعزولة من قضبان التوصيل الأنبوبية FSL-GX

أحصل على آخر سعر

الآن الاتصال

سمات المنتج



سمات المنتج

نموذج: FSL-GX

علامة تجارية: com.fansheng

The file is encrypted. Please fill in the following information to continue accessing it

وصف المنتج



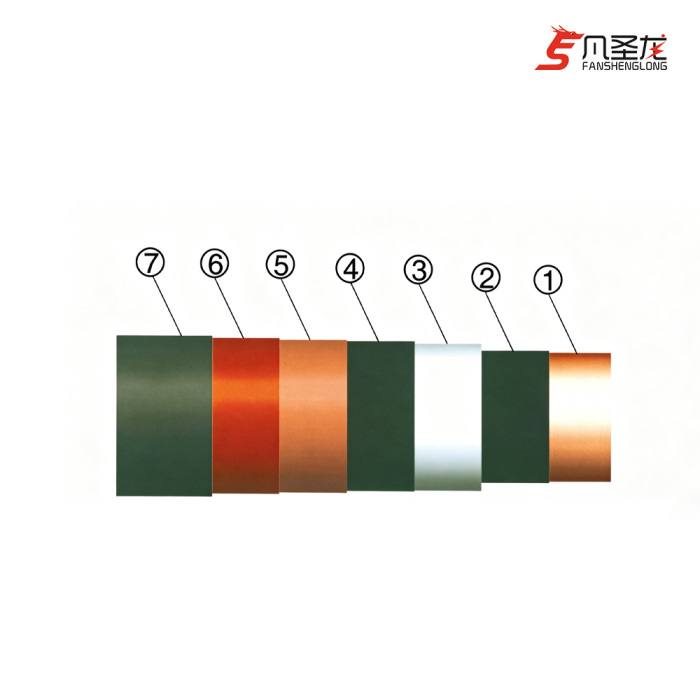

1. درع القضبان الأنبوبية المعزولة وهيكل العزل

1 ، نحاس موصل (أنابيب الألومنيوم ؛ 2 ، طبقة شبه موصلة ؛ 3 ، طبقة العزل الرئيسية ؛ 4 مغلفة ؛ 5 ، شاشة شبكة نحاسية مؤرضة ؛ 6 ، أنابيب عزل حراري ؛ 7 أغلفة معزولة.

قضبان التوصيل الأنبوبية معزولة بواسطة أنابيب دائرية من النحاس (الألمنيوم) موصلة، طبقة شبه موصلة، طبقة العزل الرئيسية مغلفة، طبقة التدريع الأرضي، طبقة العزل الحراري وطبقة الغلاف العازل، ثني الأنابيب النحاسية (الألومنيوم) بالحافلة بعد الأنبوب ومعالجتها تحت درجة حرارة ورطوبة ثابتة وإنتاج عازل لبيئة نظيفة خالية من الغبار. يبلغ طول قضيب التوصيل الفردي 6-8 أمتار، وأدائه المستقر والمنظم جيدًا (في مركز فحص جودة معدات صناعة الطاقة الكهربائية في مركز اختبار المعدات الكهربائية عالي الجودة الأصلي في ووهان عن طريق اختبار النوع). شاشة الشبكة النحاسية للحافلة الخارجية محتملة الصفر، آمنة وموثوقة، لتجنب الاتصال العرضي بالصدمة الكهربائية، وحوادث الدائرة القصيرة.

على سبيل المثال: الجهد المقنن 10 كيلو فولت (أعلى جهد للنظام 12 كيلو فولت)، التيار المقدر 4000 أمبير بسبار النحاس المعزول المحمي

الاسم: بسبار نحاس معزول محمي 10 كيلو فولت الموديل: GX12 / 4000

الميزات: عزل محمي بالكامل، إمكانات سطح الحافلة بالكامل صفر.

بيئة التثبيت القابلة للتطبيق: قناة الكابل الخارجية والداخلية والضيقة وميزانين الكابل وغرفة المفاعل.

تتمتع GXbus مقارنة بالحافلة التقليدية بالمزايا التالية:

تأثير الجلد منخفض، الوحدة تحتوي على مقطع عرضي كبير التدفق

تستخدم حافلة GX موصلات نحاسية، وسطح خارجي نحاسي دائري، وتوزيع موحد للشحنة، على عكس الشحنة السطحية الزاويّة المستطيلة التي تتجمع بسهولة عند الحواف والزوايا، مما يتسبب في تسخين موضعي للحافلة. الطاقة المهدرة. وبالإضافة إلى ذلك، فإن تأثير جلد الموصل المجوف النحاسي منخفض، وقدرة الوحدة على التحمل أكبر من المقطع العرضي المستطيل التقليدي للحافلة. على سبيل المثال: موصل النحاس Φ100 × 5، مساحة المقطع العرضي 1491.5 مم 2، قدرة حمل تصل إلى 3150 أمبير، كثافة التيار 2.11 أمبير / مم 2، درجة الحرارة <45 كلفن؛ حاملة الحافلات المستطيلة و3150A، تحتاج إلى استخدام اثنين من النحاس 120 × 10، والكثافة الحالية هي 1.31A/mm2، ولكن ارتفاع درجة الحرارة حوالي 70K.

تبديد جيد للحرارة

نظرًا لأن النحاس هو الاختيار الرائد للمواد، فإن الهواء الساخن المجوف المركزي داخل الموصل يمكن أن يتشكل في الحمل الحراري للهواء، والظروف الحرارية، في حين أن شريط الناقل والكابل المستطيل التقليدي غير قادرين على تحقيق هذا التأثير.

السماح بالإجهاد، والامتداد، والقوة الميكانيكية العالية

يمكن لـ GXbus أن يتحمل طاقة الدائرة القصيرة أكبر بكثير من الحافلة المستطيلة. يمكن أن يصل مدى قضبان التوصيل النحاسية إلى 9 أمتار كحد أقصى، إذا كان استخدام الدعم الهيكلي الفولاذي المزدوج، يمكن أن يصل إلى أقصى مدى يبلغ 14 مترًا، مع إمكانية الوصول المباشر إلى غرفة الضغط العالي أو توصيل مجموعة المفاتيح الكهربائية للمفاعل، مما يقلل من العوازل المطلوبة للحافلات التقليدية وتجهيزات الحافلات والأعمال المدنية. بالإضافة إلى أن الحافلة تستخدم دعامة هيكلية فولاذية، والتي تتمتع بقدرة قوية على مقاومة الاهتزاز.

أداء العزل الكهربائي، والمواد العازلة عالية الاستقرار

إن حافلة Insulation GX عبارة عن هيكل عازل يتكون من مواد عزل وتدريع متعددة متناوبة، مما يقلل الإمكانات من الداخل والخارج طبقة تلو الأخرى، حتى تصبح إمكانات السطح صفرًا. درع متعدد لضمان التوزيع الموحد للشحنة السطحية لكل طبقة عازلة، وسطح الطبقة العازلة لتجنب توليد التفريغ الجزئي، والتداخل من المجالات الكهربائية والمغناطيسية الأخرى المتعلقة بالحافلة، وتتميز المادة العازلة الرئيسية مع PTFE بخصائص كهربائية ممتازة واستقرار كيميائي، وفقدان العزل الكهربائي، ومثبطات اللهب، ومقاومة الشيخوخة، وعمر الخدمة الطويل.

خزائن مفاتيح الجهد العالي والمنخفض، دعامات معرض الأنابيب، قنوات الحافلات، الدعامات النهائية، الدعامات الزلزالية، الدعامات الكهروضوئية
